瀝青麻絮常用在伸縮縫、沉降縫等部位的防水處理中。它可以實(shí)現(xiàn)縫隙的密閉性、耐久性及抗?jié)B性。那么，它在施工過(guò)程中要不要加水呢？

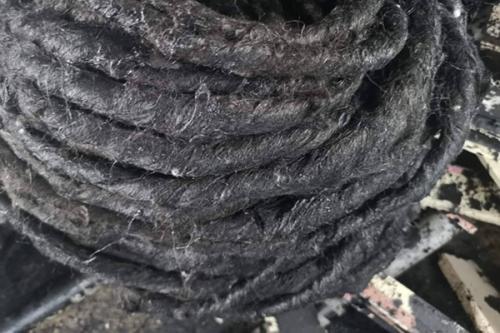

一、瀝青麻絮的材料特性與工藝要求

瀝青麻絮是由麻絮與熱瀝青混合制成，通過(guò)浸漬工藝讓麻纖維充分裹覆瀝青，形成有柔韌性和粘結(jié)性的復(fù)合材料。它的核心工藝要求包括：

1、瀝青加熱溫度控制：一般要加熱至160-180℃，確保瀝青呈流動(dòng)狀態(tài)，便于與麻絮充分融合。

2、麻絮預(yù)處理：要撕松成絮狀，去除雜質(zhì)，保證纖維分散性，避免結(jié)塊影響填充效果。

3、拌和溫度與時(shí)間：拌和溫度要控制在140-160℃，避免高溫導(dǎo)致瀝青老化或低溫影響粘結(jié)性。

從工藝邏輯看，瀝青麻絮的制備要依賴高溫環(huán)境下的物理融合，而非通過(guò)化學(xué)改性或添加液態(tài)介質(zhì)（如水）實(shí)現(xiàn)性能優(yōu)化。所以，傳統(tǒng)工藝中并不存在加水環(huán)節(jié)。

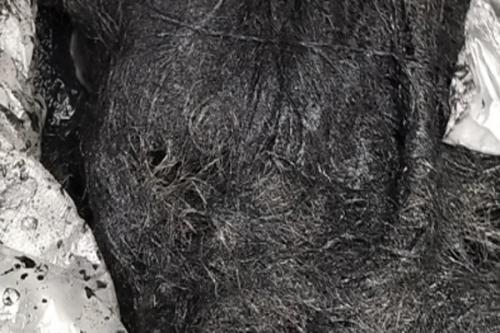

二、加水對(duì)瀝青麻絮性能的潛在影響

如果在瀝青麻絮制備過(guò)程中引入水分，可能引發(fā)以下風(fēng)險(xiǎn)：

1、粘結(jié)性降低：水分會(huì)破壞瀝青與麻絮的界面結(jié)合，導(dǎo)致填充層出現(xiàn)孔隙或剝離現(xiàn)象。

2、耐久性下降：殘留水分在溫度變化下反復(fù)汽化與冷凝，加速瀝青老化，縮短填縫層使用壽命。

3、施工隱患：水分蒸發(fā)過(guò)程中可能形成氣泡，導(dǎo)致填充層密實(shí)度不足，引發(fā)滲水或裂縫。

行業(yè)規(guī)范明確要求，瀝青類材料施工要嚴(yán)格控制含水量。比如，《公路瀝青路面施工技術(shù)規(guī)范》規(guī)定，集料含水量超過(guò)5%時(shí)要預(yù)先干燥處理。這一原則同樣適用于瀝青麻絮的施工，所以，在施工時(shí)是不需要加水的。

三、特殊場(chǎng)景下的工藝調(diào)整與替代方案

雖然傳統(tǒng)工藝不需要加水，但在極端環(huán)境下，比如低溫施工，可通過(guò)以下措施優(yōu)化性能：

1、加熱保溫：對(duì)瀝青及麻絮進(jìn)行預(yù)熱處理，確保拌和溫度符合規(guī)范。

2、添加劑應(yīng)用：采用改性瀝青（如SBS改性劑）提升低溫抗裂性，而非依賴水分調(diào)節(jié)。

3、機(jī)械化施工：使用熱熔灌縫車精準(zhǔn)控制材料溫度與填縫深度，減少人工操作誤差。

這類調(diào)整都基于材料性能優(yōu)化，而非通過(guò)添加液態(tài)介質(zhì)實(shí)現(xiàn)。

四、行業(yè)實(shí)踐與標(biāo)準(zhǔn)依據(jù)

現(xiàn)行行業(yè)標(biāo)準(zhǔn)對(duì)瀝青麻絮施工提出明確要求：

1、材料配比：瀝青與麻絮重量比一般為3:7，要通過(guò)試驗(yàn)確定最佳配比。

2、分層填筑：首次填筑至縫深2/3，間隔2小時(shí)后二次填筑，預(yù)留膨脹空間。

3、壓實(shí)工藝：采用木棍反復(fù)戳壓，確保麻絮纖維相互咬合，提升密實(shí)度。

上述規(guī)范都未提及加水環(huán)節(jié)，反而強(qiáng)調(diào)溫度控制、分層施工及壓實(shí)度管理，進(jìn)一步驗(yàn)證了不需要加水。

從上面可以看出，瀝青麻絮施工的核心在于通過(guò)高溫融合與機(jī)械壓實(shí)實(shí)現(xiàn)縫隙密閉，而不是依賴水分調(diào)節(jié)。行業(yè)實(shí)踐與標(biāo)準(zhǔn)規(guī)范都明確禁止加水，加水可能會(huì)引發(fā)粘結(jié)性下降、耐久性受損等風(fēng)險(xiǎn)。
