在道路橋梁、地下管網(wǎng)等基礎(chǔ)設(shè)施建設(shè)中，常使用瀝青麻筋來作為填縫防水材料。那么，它在施工前需不需要控干呢？

一、材料特性決定控干必要性

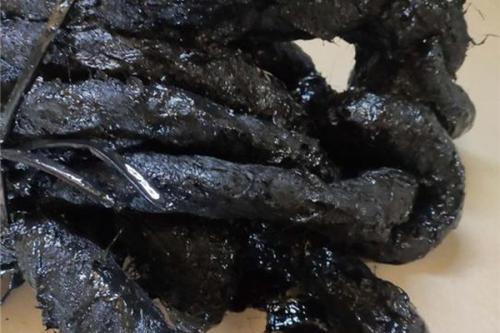

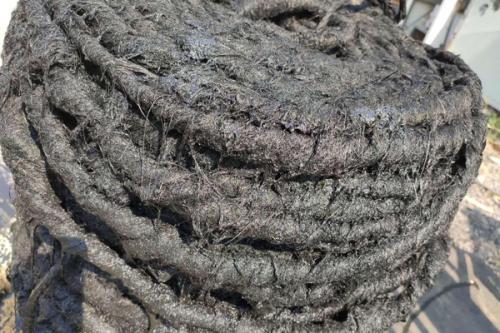

瀝青麻筋是由麻纖維與瀝青復(fù)合制成的，麻纖維有柔韌性和填充性，瀝青有防水防腐性能。不過，如果麻筋含水率過高，瀝青浸漬過程中水分蒸發(fā)會(huì)產(chǎn)生氣泡，導(dǎo)致瀝青無法均勻包裹纖維，形成“蜂窩狀”缺陷。這種缺陷在沉降縫、伸縮縫等動(dòng)態(tài)結(jié)構(gòu)中非常致命——當(dāng)結(jié)構(gòu)發(fā)生位移時(shí)，未被瀝青充分保護(hù)的麻纖維易受潮腐爛，進(jìn)而引發(fā)滲漏。

二、施工風(fēng)險(xiǎn)倒逼工藝升級(jí)

現(xiàn)行《公路橋涵施工技術(shù)規(guī)范》（JTG/T 3650-2020）明確規(guī)定：“沉降縫填塞前，縫內(nèi)要清掃干凈，保持干燥，不能有雜物和積水；用瀝青麻筋填塞沉降縫必須在干燥狀態(tài)下填縫。”主要是基于以下風(fēng)險(xiǎn)考量：

1、粘結(jié)失效風(fēng)險(xiǎn)：水分會(huì)阻礙瀝青與麻纖維的粘結(jié)，導(dǎo)致材料分層剝落；

2、熱脹冷縮風(fēng)險(xiǎn)：含水麻筋在高溫瀝青中易發(fā)生爆裂，形成滲漏通道；

3、施工效率風(fēng)險(xiǎn)：潮濕環(huán)境會(huì)延長瀝青固化時(shí)間，增加返工概率。

三、質(zhì)量管控要貫穿全流程

想要確保瀝青麻筋填縫效果，可以采取以下措施：

1、源頭控制：選擇經(jīng)真空脫水處理的麻筋原料，要求供應(yīng)商提供含水率檢測(cè)報(bào)告；

2、過程監(jiān)控：施工前采用紅外測(cè)溫儀檢測(cè)麻筋表面溫度，要確保與環(huán)境濕度平衡；

3、工藝優(yōu)化：采用“二次浸漬法”——首次浸漬后晾曬24小時(shí)，再進(jìn)行二次浸漬，確保瀝青滲透深度≥5mm；

4、驗(yàn)收標(biāo)準(zhǔn)：通過抽樣切割檢查填縫層，要求瀝青包裹率≥95%，無氣泡、裂紋等缺陷。
