想了解涵洞以及通道的施工方法嗎？今天小編來為大家介紹一下，大家一起來看看吧。

涵洞

一、石拱涵(包括通道)施工工藝

要開始拱涵施工，必須首先滿足備好各種規格的石料、尋找具備高技術的砌石隊伍的重要要求。

①測量放樣是開始挖掘基礎的第一步，需要放出控制樁的基礎開挖邊線。

②挖掘基礎時使用挖掘機，確保嚴格控制挖掘深度，并安排一部分人工按照要求進行挖掘和清理工作。詳細勾畫基礎線，并請駐地監理進行檢查，進行地基承載力試驗，只有符合要求才能進行砌筑作業。

③砌塊石基礎和墻身。要求橫平豎直灰漿飽滿，每4米左右留一上下貫通的沉縫。

④最好使用分層夯實填筑土牛拱，并確保拱頂尺寸準確，最好使用水泥砂漿進行抹面。

⑤砌筑塊石拱圈時，塊石的規格應該按照設計尺寸進行加工，特別是端頭外部露面需要進行細致的加工。同時，沉陷縫也應該與墻身基礎保持一致。

⑥膠泥防水層厚度為15厘米，水泥砂漿填充沉陷縫的厚度為15厘米，并在迎水面內部填充，外側則使用膠進行處理。

⑦使用塊石修建外露面的片石側墻，并砌塊石路緣石（為了獲得最佳效果，建議精心設計緣石的尺寸和外露面的細加工）。

⑧在清理進出口時，請使用八字墻尺寸，并且用片石砌筑基礎和墻身（對外露面最好使用塊石砌筑）。

⑨當砌體砂漿達到設計要求的80%時，開始進行挖土工作，并清理洞底，然后開始鋪砌基礎。

⑩洞底和入口出口要使用石塊進行鋪設。在填土之前，洞內的部分可以鋪設石塊。

在臺后和翼墻后的一米范圍內，禁止使用重型機械進行壓實，但可以采用人工或電動夯的方式進行對稱分層壓實，以達到95%以上的壓實度。

根據要求，勾縫和抹面工作需要按照規定進行。在砌體工作中，必須定期養護，保持砂漿濕潤。

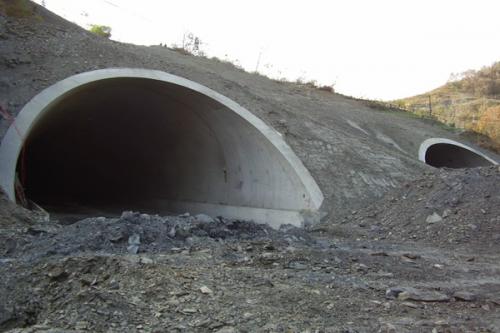

涵洞

二、鋼筋砼管涵施工工藝

在進行管道施工之前，首先需要使用經緯儀確定軸線和基礎開挖線，然后采用人工或機械進行開挖，當接近設計標高時，再進行人工清理修整，最后進行基底處理。

經過基礎處理后，我們將使用經緯儀來精確放置軸線，確定基礎平面尺寸支基礎模板。在檢查軸線和標高無誤后，我們將澆注墊層砼。在進行基礎施工時，我們要注意橫坡和沉降縫的設置。接著，我們將進行養生并拆模。當涵管達到一定的強度時，我們將使用吊車進行安裝。安裝時，涵管的內徑必須平順，管身與基礎管座要有緊密的接觸，以確保管道受力均勻。管縫的寬度不應超過1厘米，并且要用瀝青麻絮填塞。管節的沉降縫必須與基礎的沉降縫一致，并且要用瀝青麻絮塞實。管道的外側接縫要用20號砼箍縫，并且進行良好的養生。

在基礎砼強度達到80%后，需要進行支端墻模板的安裝和流注砼的澆注。在澆注砼時，應注意確保模板的支撐穩固，并且使得線型的美觀。當端墻砼強度達到70%時，可以進行灰土的分層壓實和回填工作。接著，需要進行錐坡土體的建設和砌片石的施工，最后進行整修和交驗。

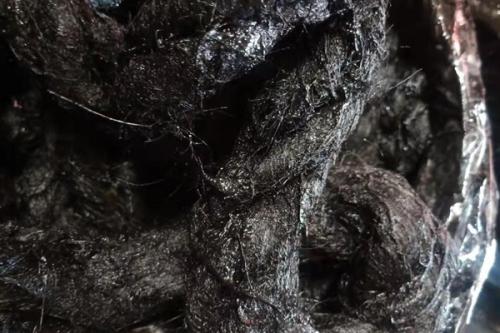

瀝青麻絮

三、箱涵施工工藝

箱涵和蓋板施工的區別在于基礎處理完成后，進行了不同的工序。首先是打砼墊層，然后是支底板模板和綁底板鋼筋，接著澆注底板砼，待底板砼強度達到75%后，可以開始綁墻身鋼筋，并支起墻身模板和箱涵頂板底模。之后，進行頂板鋼筋的綁扎，經過檢驗合格后，才能澆注墻身和頂板砼。在澆注過程中若出現施工不便的情況，可以在墻身外側留窗口，待砼澆至窗口處再封閉。頂板砼澆注時需要注意進行二次收漿抹面，并覆蓋養護材料，只有當砼強度達到設計要求的80%時才能拆除頂板模板。而箱涵則沒有蓋板預制、吊裝和橋面砼澆注工序，但因?yàn)橄浜０逯魏晚艥沧⑾鄬?duì)困難，所以需要特別注意模板的沉降、隱變形以及砼澆注質量。

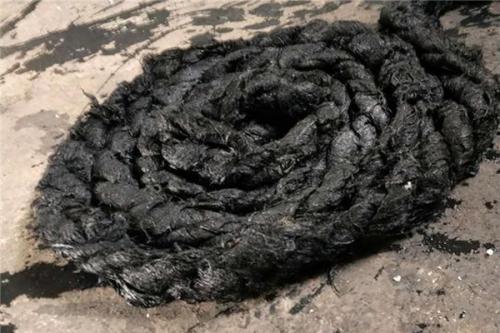

瀝青麻絮

四、通道施工工藝

首先，使用經緯儀確定中線以及基礎開挖邊線，并使用挖掘機進行基礎挖掘。接著，使用人工清理基礎和邊坡，并對基礎底部進行夯實處理。完成灰土處理后，精確放置基礎平面尺寸，并進行支模和綁筋工作。經過檢驗后，進行砼基礎的澆注。完成澆注后，進行養護，并拆除基礎模板。

當基礎混凝土強度達到75%時，可以開始綁扎墻體鋼筋和支撐墻體模板。在墻體施工過程中，需要注意結合部的鑿毛形式和沉降縫的一致性。墻體模板采用組合鋼模板進行拼裝，使用鋼管肋進行支撐，經過檢查合格后進行混凝土澆注。混凝土通過吊車斗送入模板，并使用插入式振搗器進行密實。澆注時應控制每層厚度為30厘米，當強度達到80%時可以拆除模板。蓋板在預制廠進行集中預制，模板采用鋼模制作，預制后在場內編號堆放。當蓋板的養生強度達到設計標準的80%時，可以使用吊裝設備進行堆放，并要注意支點的位置。

在安裝蓋板之前，需要通過測量確保臺帽的準確位置。接下來，需要倒注橋面砼，并對其標高、橫坡和平整度進行嚴格控制，并注意保護養生。

在通道回填工作中，必須嚴格遵循設計圖紙和技術規范的要求，先進行分層夯實，直至達到設計標準，然后再進行搭板和邊坡施工。

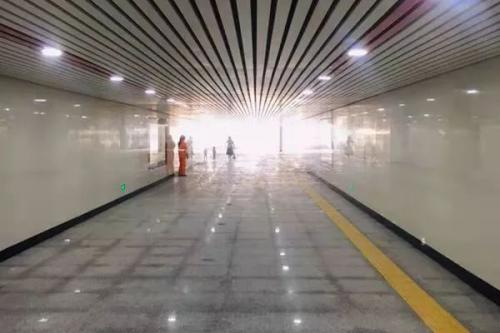

通道

五、臺背回填的施工方法

根據我們?cè)诟叩燃?jí)公路施工方面的經驗，我們非常重視構造物臺背回填的工序，因?yàn)樗鼘?duì)于高速公路行車的平穩和舒適起著關鍵作用。

1、回填所使用的所有材料必須符合技術規范的要求。填料應該能夠充分壓實，并具備良好的透水性，不得含有任何草根、腐植物或凍土塊等雜質。回填石灰土應該按照要求進行拌合。

2、回填作業應進行分層填筑，具體填厚應根據使用的壓實機型而定，一般每層填厚不超過10-15厘米。同時，在進行分層填筑時，應盡量確保攤鋪厚度均勻、平滑。在雨季進行回填時，填筑面應設置成3%-4%的坡度，以便于排水。

3、回填構造物時應遵守雙邊對稱的原則，并確保在近似相同的高度進行，以避免不均勻的回填導致對構造物的損害。

4、回填基坑時，必須確保排干積水后進行作業，并且需要取得監理工程師的同意。坡度靠近路基的地方應被挖成臺階，以確保回填質量。

5、在回填之前，需要將斷面劃分為回填的不同層次，確定進行檢測的頻率，并完成檢測記錄的填寫。

6、在填筑過程中，必須指派專人負責，明確每個構造物的回填責任人。

7、不同種類的土質應該分別進行分層填筑，不允許混合使用。回填土必須經過篩選，其中的含水量應接近最佳含水量。

8、在施工過程中，需要按照設計圖規定的要求進行回填高度。對于輕型橋(涵)臺來說，未吊裝梁(板)之前，不得超過允許的回填高度。

9、當圓管涵頂部回填土的高度超過50厘米時，才可以允許車輛通行。在車輛通過圓管涵時，必須減速并避免對圓管造成壓力，以免損壞。

10、必須對每層回填進行壓實度檢驗，并要求壓實度檢驗記錄與填筑高度相一致，以確保符合技術規范要求。

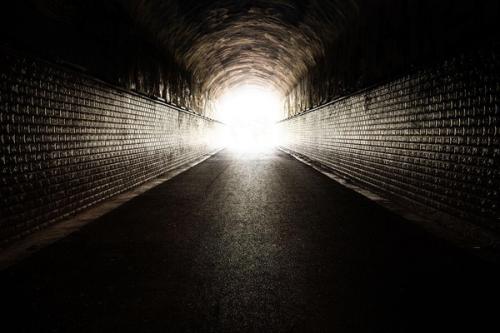

通道

以上是今日所分享的內容，感謝各位的閱讀和觀賞，希望對大家有所裨益，熱烈歡迎各位隨時致電咨詢。
