變形縫為什么會漏水呢？今天小編來聊一聊，下面一起看一下吧。

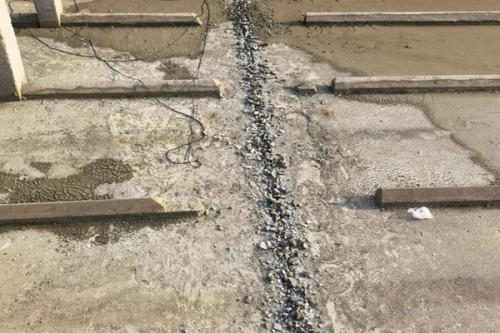

1、原因分析

（1）設(shè)計未能滿足密封防水、適應變形、施工方便、檢查容易等基本要求。變形縫構(gòu)造形式和材料未根據(jù)工程特點、地基或結(jié)構(gòu)變形情況以及水壓、水質(zhì)和防水等級等條件去確定。

（2）施工無構(gòu)造詳圖。

（3）原材料未能抽樣復檢。

（4）金屬止水帶焊縫不飽滿，橡膠或塑料止水帶接頭沒有挫成斜坡并粘結(jié)搭接。

（5）變形縫處混凝土振搗不密實。

2、預防措施

（1）地下工程的變形縫宜設(shè)置在結(jié)構(gòu)截面的突變處、地面荷載的懸殊段和地質(zhì)明顯不同的地方，不得設(shè)置在結(jié)構(gòu)的轉(zhuǎn)角處。

（2）地下工程宜盡量減少變形縫。當必須設(shè)置時，應根據(jù)該工程地下水壓、水質(zhì)、防水等級、地基和結(jié)構(gòu)變形情況，選擇合適的構(gòu)造形式和材料。

當?shù)叵滤畨捍笥?0．03MPa，環(huán)境溫度在 50℃以下，且不受強氧化劑作用，變形量較大時，可采用埋人式橡膠止水帶和表面附貼式橡膠止水帶相結(jié)合的防水。變形縫內(nèi)還可嵌 BW 止水條止水。

當環(huán)境溫度高于 50℃處的變形縫，應采用 1～2mm 厚，中間呈半圓形的金屬止水帶，并在金屬止水帶兩邊緣上下鋪貼石棉水泥布，再壓扁鐵扭緊螺母。

有油類侵蝕的地方，可選用相應的耐油橡膠止水帶或塑料止水帶。無水壓的地下工程，則常用卷材防水層防水。變形縫的寬度宜為 24～40mm。

（3）防水混凝土變形縫的做法

（4）地下防水工程在施工過程中，應保持地下水位低于防水混凝土以下 500mm以上，并應排除地下水。

變形縫施工應注意以下各點。

（1）用木絲板和麻絲或聚氯乙烯泡沫塑料板作填縫材料時，木絲板和麻絲應經(jīng)瀝青浸適。填縫前，先于縫內(nèi)涂熱瀝青一道。

（2）橡膠或塑料止水帶，應經(jīng)嚴格檢查，如有破損，須經(jīng)修補。金屬止水帶，焊縫應滿焊嚴密。

（3）埋入式橡膠或塑料止水帶，施工時，嚴禁在止水帶的中心圓圓環(huán)處穿孔，應埋設(shè)在變形縫橫截面的中部，木絲板應對準圓環(huán)中心。止水帶接長時，其接頭應挫成斜坡，毛面搭接，并用相應的膠粘劑粘結(jié)牢固。金屬止水帶接頭應采用相應的焊條仔細滿焊。

（4）采用 BW 膨脹止水條嵌縫，止水條必須具有緩脹性能，規(guī)格一般為 20mm×30mm，亦可按縫寬在工廠預先訂貨。BW 止水條運輸、貯存不得受潮、沾水，使用時，應防止先期受水浸泡膨脹。

（5）底板埋入式橡膠(塑料)止水帶，要把止水帶下部的混凝土振搗密實，然后將鋪設(shè)的止水帶由中部向兩側(cè)擠壓按實，再澆筑上部混凝土。墻體內(nèi)的橡膠止水帶，用成型的鋼筋夾固，夾固的鋼筋應與結(jié)構(gòu)鋼筋綁扎或焊固，防止位移產(chǎn)生滲漏水，澆筑混凝土時，采用和易性較好的混凝土，避免止水帶周圍骨料集中。

（6）墻體變形縫兩側(cè)混凝土，應分層澆筑，并用小捧頭插入式振動器分層振搗，切勿漏振或過振。棒頭不得碰撞止水帶。

（7）變形縫兩側(cè)預埋角鋼應在同一水平面上，不得高低不平，底板和側(cè)墻的轉(zhuǎn)角處其水平和垂直方向的預埋螺栓位置要緊靠轉(zhuǎn)角，止水帶應按實際螺栓間隔打孔，壓鐵應按實打成直角，防止拐角處造成空隙和壓緊空檔。其壓緊螺母應多次擰緊，以防變形后松動。

（8）表面附貼式橡膠止水帶的兩邊，填防水油膏密封。金屬止水帶壓鐵上下應鋪墊橡膠墊條或石棉水泥布，以防滲漏。

（9）底板變形縫頂部空腔用鋼筋混凝土預制板覆蓋；立墻和頂板的背水面，用可伸縮的鍍鋅鋼板或鋁板封蓋，錨釘固定。

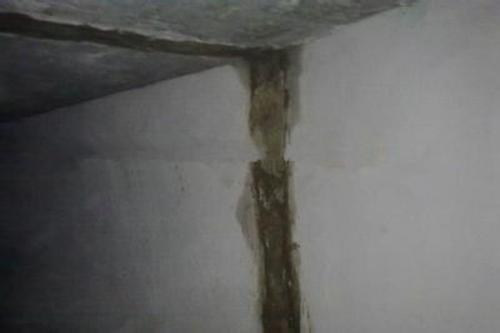

3、治理方法

（1）如發(fā)現(xiàn)變形縫滲漏水，對可卸式止水帶，可揭開蓋板，扔開螺母，將壓鐵及表面式止水帶拆卸，清除縫內(nèi)填塞物。

（2）在變形縫滲漏水部位縫內(nèi)嵌入 BW 止水條，每隔 1～2m 處預埋注漿管，用速凝防水膠泥封縫

（3）采用顏色水試水的方法，確定注漿方量。然后采用丙凝注漿，詳見 14．4．2 “氰凝、丙凝灌漿堵漏法”。注漿順序先底板，次側(cè)墻，后頂板。

（4）注漿后 2～3d，應認真檢查，對不密實處，可作第二次丙凝注漿，直到不滲漏水為止。注漿管可用微膨脹水泥砂漿填實。

以上就是今天的內(nèi)容，感謝大家的閱讀和觀看，希望對大家有幫助，如果您有什么不懂的，歡迎聯(lián)系我們的工作人員，我們將竭誠為您服務，期待我們以后的合作。
