瀝青的分類有哪些呢？今天小編來聊一聊，下面一起看一下吧。

瀝青主要分為煤焦瀝青、石油瀝青和天然瀝青三種

一、煤焦瀝青（也稱煤瀝青或煤焦油瀝青）：煤焦瀝青是煉焦的副產(chǎn)品，即焦油蒸餾后殘留在蒸餾釜內(nèi)的黑色物質(zhì)，它與精制焦油只是物理性質(zhì)有分別，沒有明顯的界限，一般的劃分方法是規(guī)定軟化點在26.7℃（立方塊法）以下的為焦油，26.7℃以上的為瀝清。

煤焦瀝青中主要含有難揮發(fā)的蒽、菲、芘等，這些物質(zhì)具有毒性，由于這些成分的含量不同，煤焦瀝青的性質(zhì)也因而不同，溫度的變化對煤焦瀝青的影響很大，冬季容易脆裂，夏季容易軟化，加熱時有特殊氣味，加熱到260℃在5小時以后，其所含的蒽、菲、芘等成分就會揮發(fā)出來

二、石油瀝青是原油蒸餾后的殘渣。根據(jù)提煉程度的不同，在常溫下成液體、半固體或固體。石油瀝青色黑而有光澤，具有較高的感溫性。由于它在生產(chǎn)過程中曾經(jīng)蒸餾至400℃以上，因而所含揮發(fā)成分甚少，但仍可能有高分子的碳氫化合物未經(jīng)揮發(fā)出來，這些物質(zhì)或多或少對人體健康是有害的。

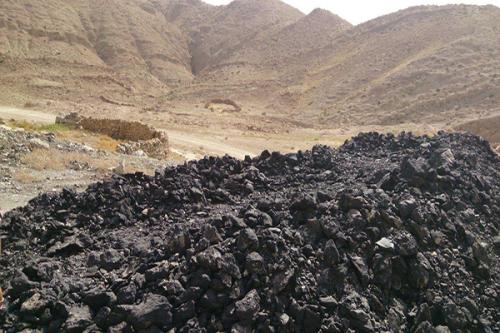

三、天然瀝青：天然瀝青儲藏在地下，有的形成礦層或在地殼表面堆積。這種瀝青大都經(jīng)過天然蒸發(fā)、氧化，一般已不含有任何毒素。

關(guān)于煤瀝青

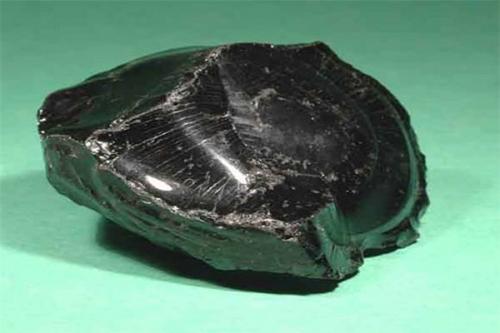

1、煤瀝青的性質(zhì)：coal-tarpitch，煤瀝青全稱為煤焦油瀝青，是煤焦油蒸餾提取餾分（如輕油、酚油、萘油、洗油和蒽油等）后的殘留物。煤焦油是生產(chǎn)煉鐵用冶金焦或生產(chǎn)民用煤氣時，作為煤高溫干餾的副產(chǎn)物得到的。煤瀝青是煤焦油加工過程中分離出的大宗產(chǎn)品，隨蒸餾條件的不同，其產(chǎn)率一般為 50~60%。煤瀝青常溫下為黑色固體，無固定的熔點，呈玻璃相，受熱后軟化，繼而熔化，密度 為1.25~1.35g/cm3。煤瀝青的組成極為復(fù)雜，大多數(shù)為三環(huán)以上的多環(huán)芳烴，還含有O、N、S等元素的雜環(huán)化合物和少量直徑很小的炭粒。煤瀝青的分子量在170~2000之間，其C/H原子比約為1.7~1.8，元素組成C為92~93%，H為3.5~4.5%。

2、煤瀝青的分類：根據(jù)使用的溶劑種類不同，可將煤瀝青分為苯可溶組分（BS）-γ樹脂、喹啉不溶物（QI）-α樹脂以及甲苯不溶喹啉可溶組分-β樹脂。苯可溶組分（BS）相當于瀝青中的石油質(zhì)和瀝青質(zhì)，石油質(zhì)是含有4~6個苯環(huán)的芳香族縮聚物，其C/H原子比約為0.68，經(jīng)輕度加熱，可以聚合為瀝青質(zhì)。在瀝青中起溶劑作用，其浸漬性強、黏結(jié)性極弱，能改善混合條件，適當降低瀝青的軟化點。瀝青質(zhì)是含有7個以上苯環(huán)的芳香族縮聚物，其C/H原子比約為1.06，具有極強的黏結(jié)性和易石墨化性能，是瀝青中起黏合作用的主要成分。苯不溶物（BI）稱為游離碳，是一種大分子量的縮聚苯環(huán)化合物，對碳沒有黏結(jié)性與浸潤性，因此瀝青中苯不溶物含量不宜太高，否則會降低瀝青的黏合性，使制品在焙燒時體積脹大。但適量的BI組分有利于促進石油質(zhì)、瀝青質(zhì)組分一起焦化，生成強固、致密的黏合焦。它依據(jù)實驗的溶劑喹啉又可分為喹啉不溶物（QI）-α樹脂和苯不溶、喹啉可溶物-β樹脂。喹啉不溶物（QI）-α樹脂是一種懸浮在瀝青中的過度相物質(zhì)，通常可細分為原生QI、次生QI、灰分、QI取代物、焦炭和煤粉。原生QI是在煤焦爐焦化裂解反應(yīng)時在焦油中產(chǎn)生的；次生QI是在400℃以上生產(chǎn)瀝青的聚合反應(yīng)時，少量焦油的蒸餾生成的，加熱時不溶化，所生成的焦炭呈各向同性，石墨化性能差，不利于瀝青中間相的成長；β樹脂是一種不同于β組分的物質(zhì)，其C/H原子比為1.92，單獨焦化時與QI一樣，不經(jīng)溶化階段形成各向同性焦，其石墨化性能差，但與苯可溶物（BS）共熱時，溶解成具有流體狀的易石墨化碳，因此，β樹脂含量增加，有利于瀝青質(zhì)量的提高。

3、瀝青的種類：煤瀝青品種較多，普通煤瀝青產(chǎn)品包括低溫瀝青（軟化點30~75℃），又稱軟瀝青；中溫瀝青（軟化點為75~95℃）、高溫瀝青（軟化點為95~120℃），又稱硬瀝青；改質(zhì)瀝青是普通煤瀝青類型中的高檔產(chǎn)品，改質(zhì)瀝青與高溫瀝青的區(qū)別在于：高溫瀝青僅對軟化點有要求，而改質(zhì)瀝青除了軟化點與高溫瀝青相近外，還對瀝青組分含量和結(jié)焦值等有具體要求，即改質(zhì)瀝青體現(xiàn)在對煤瀝青結(jié)構(gòu)組成和質(zhì)量品級的要求上，而這些要求都是針對炭材料的實際生產(chǎn)需要而設(shè)定的。

4、瀝青中間相及針狀焦：對煤焦油或煤瀝青進行凈化處理，可制備低雜質(zhì)含量精制凈化瀝青，以凈化瀝青為原料可調(diào)制出高性能浸漬劑瀝青和中間相瀝青。中間相瀝青是生產(chǎn)煤瀝青基碳纖維和中間相碳微球等新型炭材料的優(yōu)質(zhì)原料；凈化瀝青是生產(chǎn)煤瀝青系針狀焦的優(yōu)質(zhì)原料。

5、碳素制品粘結(jié)劑：要求煤瀝青有較高的結(jié)焦值、TI、β樹脂和適宜的QI，且軟化點不宜過高。

6、浸漬劑：國內(nèi)缺乏專用浸漬劑，常以中溫煤瀝青取代。

7、煤瀝青針狀焦：具有低膨脹系數(shù)、低孔隙度、低硫、低灰分、低金屬含量、高電導(dǎo)率等一系列優(yōu)點，是制備碳素電極的優(yōu)質(zhì)原料，目前國內(nèi)無法生產(chǎn)高品質(zhì)針狀焦，基本依賴進口。瀝青針狀焦含氮量稍高(0.5％左右)，石墨化過程中的“氣脹”，主要與含硫量有關(guān)，與焦炭含氮量的多少也有一定關(guān)系，因此使用含氮量高的瀝青針狀焦生產(chǎn)大規(guī)格石墨電極時不宜采用串接石墨化工藝，但石墨化后電阻率和線膨脹系數(shù)比較低。

以上就是今天的內(nèi)容，感謝大家的閱讀和觀看，希望對大家有幫助，如果您有什么不懂的，歡迎聯(lián)系我們的工作人員，我們將竭誠為您服務(wù)，期待我們以后的合作。
