在現在市面上有很多的填縫材料，因為很多建筑在修建的時候會有各種縫隙，比如，沉降縫、變形縫等，在涵洞中也能夠用到它，今天小編聊一聊圓管涵的施工要點，下面一起看一下吧。

1、基坑開挖與墊層施工

①基坑放樣

根據設計圖紙和圓管涵的中心與縱、橫軸線，用全站儀、鋼尺進行基坑放樣。基坑開挖前，應在縱橫軸線上、基坑邊樁以外設控制樁，每側兩個，供施工中隨時校核放樣用。

②基坑開挖

基坑開挖前測量地面高程，控制開挖深度，開挖尺寸比圓管涵基礎寬出50cm。

基坑開挖用人工配合挖掘機進行，開挖至設計標高上20～30厘米時，改用人工清理至設計標高，整平后檢查基坑平面尺寸、位置、標高是否符合圖紙設計，并進行基底承載力試驗，合格后進行下步工序。

③墊層施工

基坑開挖完成后，先進行墊層施工，分層回填砂礫并夯實，壓實度滿足規X和設計要求。砂礫墊層應為壓實的連續材料層，不得有離析現象。

2、基礎施工

①基礎放樣

基坑挖好后，應重新放設涵洞的縱、橫軸線，同時用經緯儀、鋼尺對基礎平面尺寸進行準確的細部放樣。并用水準儀按涵洞分節抄平，逐節釘設水平樁，控制基底和基頂標高。

②混凝土管座

混凝土由拌和站集中拌和，混凝土所用砂石料、水泥均應符合規X要求，嚴格按實驗室給定的施工配合比拌制砼，拌和均勻。按施工圖紙和技術規X的要求澆筑管座基礎。管基分兩次澆筑，先澆筑底下部分，注意預留管基厚度與安放管節座漿混凝土2～3cm, 待安放管節后再澆筑管底以上部分。

3、鋼筋混凝土圓管的預制

①管節由監理工程師認可的預制廠制作

管節所用鋼筋材質和結構與設計一致并滿足規X要求。管節所用混凝土與原材料滿足規X與設計要求。

②鋼筋混凝土圓管成品應符合下列要求

管節端面應平整并與其軸線垂直,斜交管涵進出水口管節的外端面應按斜交角進行處理，內外管壁應平直圓滑；如有蜂窩，每處面積不得大于30×30mm2，深度不得超過10 mm，總面積不超過全面積的1%并不得露筋，蜂窩處應修補完善后方可使用。

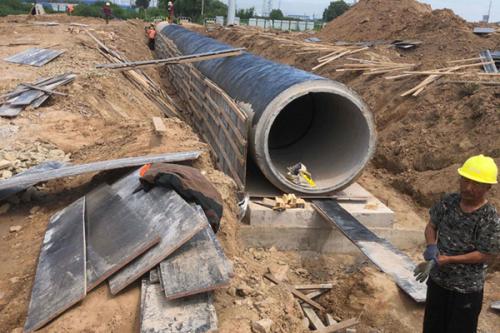

4、鋼筋混凝土圓管的安裝與澆筑剩余基礎混凝土

安裝管節采用人工配合吊機安裝，安裝時從下游開始，使接頭面向上游，每節涵管應緊貼于基座上，使管節受力均勻；所有管節應按正確的軸線和圖紙所示坡度敷設。敷設時應保證內壁齊平，管內清潔無贓物，無多余的砂漿與其它雜物。安裝管節完成后，澆筑剩余基礎混凝土。安裝時應注意下列事項：

①應注意按涵頂填土高度取用相應的管節。

②各管節應流水安裝平順，管節必須墊穩坐實，管道內不得遺留泥土等雜物。

③管節沉降縫與基礎沉降縫的端面必須嚴格一致，不得有犬牙交錯現象，非沉降縫的管節接縫，應盡量頂緊。

④圓管在運輸、裝卸過程中應防止碰撞，避免管節損壞或產生裂紋。

⑤接縫寬度不大于10mm，并用1：3水泥砂漿抹帶，形成密封層。

5、沉降縫施工

涵洞洞身、洞身與端墻、翼墻、進出水口、急流槽交接處必須設置沉降縫。具體設置位置視結構物和地基土的情況而定。

①沉降縫設置

沉降縫在中央分隔帶中心設一道,然后向兩側每隔6米左右設一道。應以設在路基中部和行車道外側為宜。沉降縫均垂直于洞身軸線,要求洞身、鋼筋連同基礎一同斷開。

②沉降縫的施工方法

每道圓管涵設置沉降縫3～4道，沉降縫必須貫穿整個斷面（包括基礎）。沉降縫的施工，要求做到使縫兩邊的構造能自由沉降，又能嚴密防止水分滲漏。

沉降縫具體施工方法如下：

①基礎部分

基礎沉降縫寬3厘米，采用瀝青木板預留，沉降縫內用砂子填實,也可將瀝青木板留下，作為防水之用。

②涵身部分

涵身沉降縫寬1～1.5厘米，縫外側以熱瀝青浸制的麻絮填塞，用直徑2厘米麻繩繞沉降縫一周，外包四層瀝青浸制麻布，用粗鐵絲綁扎結實。

③沉降縫的施工質量要求

沉降縫端面應整齊、方正，基礎和涵身上下不得交錯，應貫通，嵌塞物緊密填實。

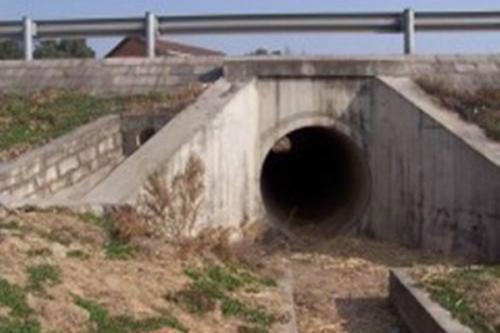

6、涵洞進出水口

圓管涵進出水口工程主要是漿砌石塊，包括溝底鋪砌和其他進出水口處理工程。

涵洞出入口的溝床應整理順直，與上、下排水系統的連接應圓順、穩固，保證流水順暢，避免損害路堤。施工中應注意：

①砂漿要嚴格按配合比拌和，標號不小于設計值，拌和時間不少于2min，拌和均勻。

②砌筑時砌塊錯縫，坐漿擠縫，嵌緊后砂漿飽滿無空洞現象。

③外圈定位和轉角處，選擇形狀方正、較大的片石，并長短相向與里層片石咬接。

④較大的片石用于下層，砌筑時選擇形狀和尺寸較為合適的片石，敲除尖銳突出部分，不得用高于砂漿砌縫的小石塊在下面支墊。

⑤砌縫不大于2cm，且無干縫、死縫。

7、臺背回填與涵洞填土：

經檢驗證實圓管涵安裝與接縫符合要求并且其砌體砂漿強度或混凝土強度達到設計強度的75%時，與時進行回填。

臺背填土按規定施工。臺背回填材料采用石灰穩定土，石灰含量為8%，錐坡填土與臺背填土同時進。
